TERMİK RÖLE

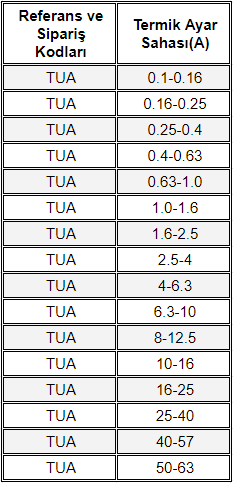

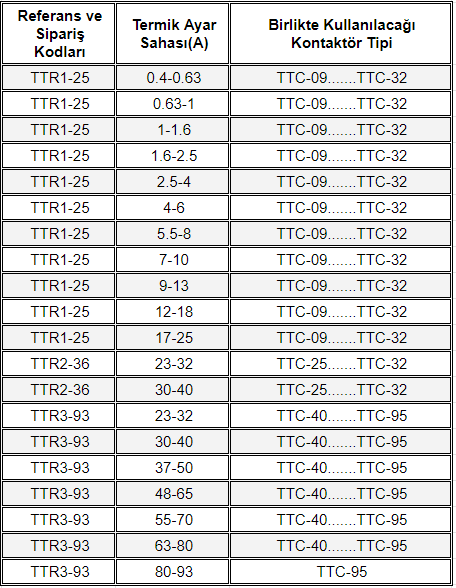

Termik röle ile donatılan bir kontaktör, çok daha kullanışlı ve faydalı bir cihaz haline gelir ve görev alanı genişler. Isıya bağlı ölçme elemanı, motorların teknik zorlanmasına, elektro-magnetik ölçme ortamından veya sigortadan daha iyi uyum sağlandığında, termik röle özellikle motor korunmasında büyük önem taşır. Termik röleler ana akım yoluna seri bağlanır ve tüketicinin çektiği akımın termik etkisi sürekli olarak kontrol edilir. Bunun için bimetal çubuklardan yararlanılır. Bimetal çubuk, ısı karşısında uzama katsayıları farklı olan iki maddenin bir araya gelmesinden oluşur. Bundan yararlanarak bir kumanda kontağının açılması veya kapanması sağlanır. Çubuk soğuduğunda başlangıç durumuna geri gelir ve yeniden çalışmaya hazır olur. Motorlar üç fazlı olarak çalışırken, faz iletkenlerinden birinin kopması veya sigortalardan birinin erimesi sonucunda motor iki hat üzerinden bir fazlı olarak çalışmaya devam eder. Bu durumda motor nominal akımdan yaklaşık %80’i kadar fazla bir akım çekerek daha fazla ısınır ve yanma tehlikesi ile karşılaşır. Bir fazı çalışmaya giren motorlarda aşırı ısınmaya karşı termik röleler ile korunur.
